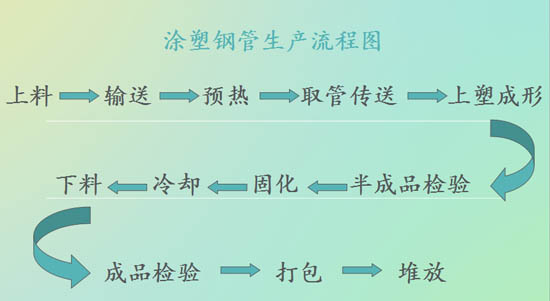

为了使涂塑钢管的生产流程能更清晰、直接的展示给大家，方便大家理解，我们作图如下：

涂塑钢管生产流程
工艺标准：

1、涂层附着力：聚乙烯涂塑层附着力≥30N/cm，环氧树脂涂层的附着力为1～3级。


2、弯曲性能：公称通径不大于50mm钢塑管进行弯曲，弯曲后不发生裂纹，钢与内外塑层之间不发生分层现象。


3、压扁性能：公称通径大于50mm，不超过600mm的钢塑管进行压扁，压扁后不发生裂纹，钢与内外塑层之间不发生分层现象。


4、卫生要求：输送生活饮用水、冷热水的钢塑管的内塑料层应符合GB/T 17219的要求。


5、涂覆塑层针孔试验：用电火花检测仪，对提供试验的钢塑管的整个内外表面进行检查，检测时不应有电火花产生。


6、耐火性能试验：消防用钢塑管应能承受耐火性能试验15min，试验后应无泄漏和变形损坏。

以上就是涂塑钢管的生产流程和工艺标准，更多资讯，请继续访问我们的网站。
